esp32+TFT+分光棱镜透明小电视
因为无意间看到稚晖君的HoloCubic透明小电视就喜欢上了这个好看又好玩的项目
- b站地址：https://www.bilibili.com/video/BV1VA411p7MD?spm_id_from=333.999.0.0
- 开源链接：https://github.com/peng-zhihui/HoloCubic
因为没有学过任何电子电路的知识，所以不能和稚晖君一样做出同样的透明小电视，但是喜欢搜索各种技术的我b在站上找到了另一位技术大神的教程，自己搭建了一个
我的材料选用了 esp32（乐鑫ESP-WROOM-32） + 高清SPI TFT彩屏（8引脚） + 分光棱镜 （半透半反1:1），下面是记录实现透明小电视时踩过的坑
1.esp32硬件连接

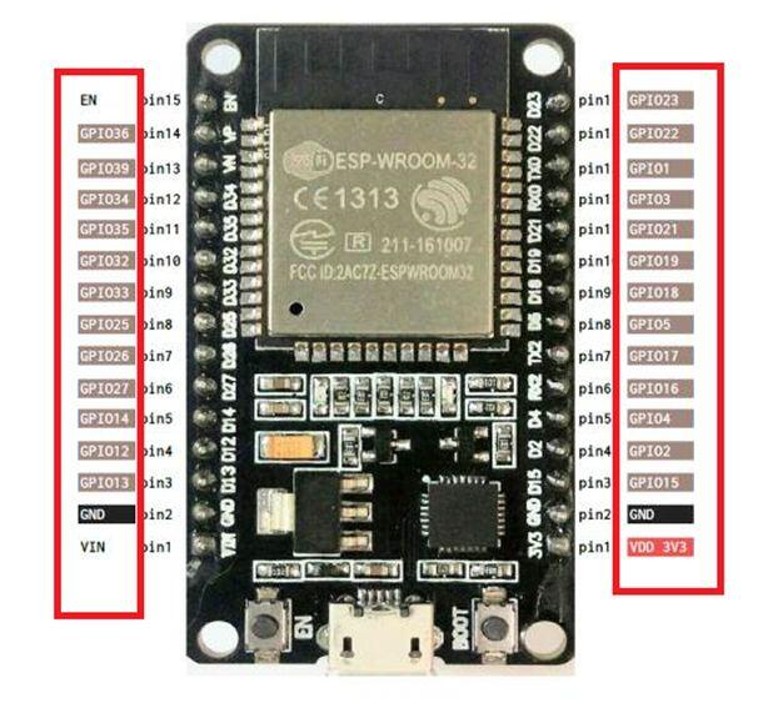

- 买了开发板记得从商家那里拿到开发板的原理图等其他资料，不然不知道如何连接引脚

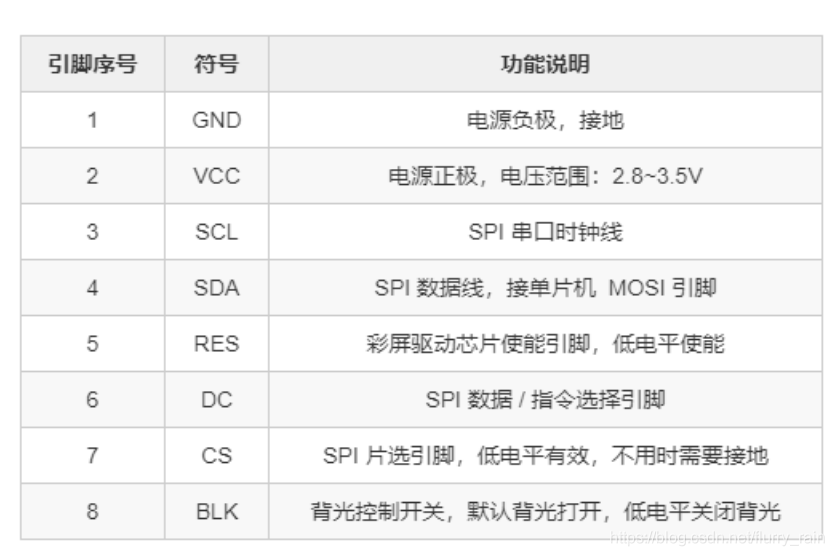

- TFT的引脚有如下几个：

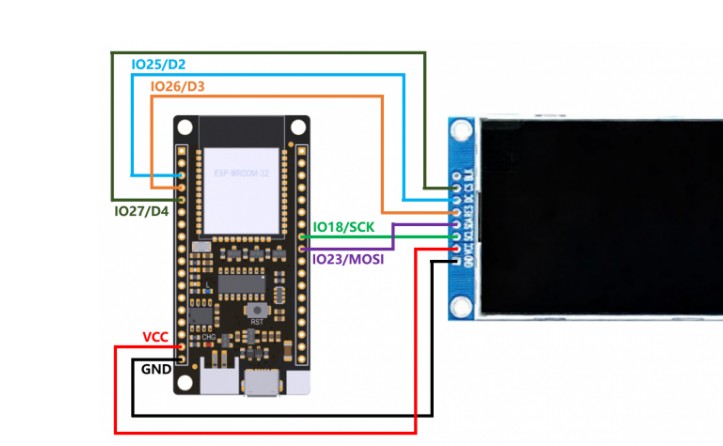

- BLK可以不接线，GND直接连接开发板上标志GND的引脚，VCC连接开发板上标志3v3字样的引脚（3.3v输出口），剩下的接口对应esp32的引脚按照教程连接
2. Arduino + ESP32开发环境的搭建
- 下载教程，按照教程搭建开发环境

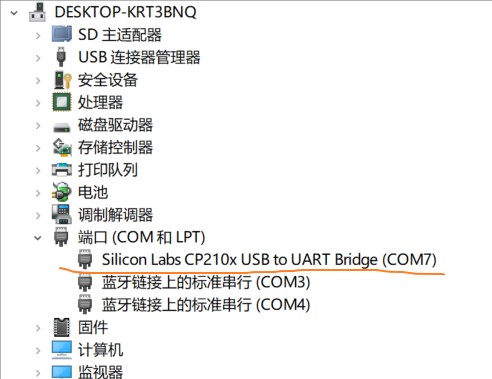

- 注意：一定要找到连接的开发板例程和端口，否则会出现错误，我的开发板端口如下所示

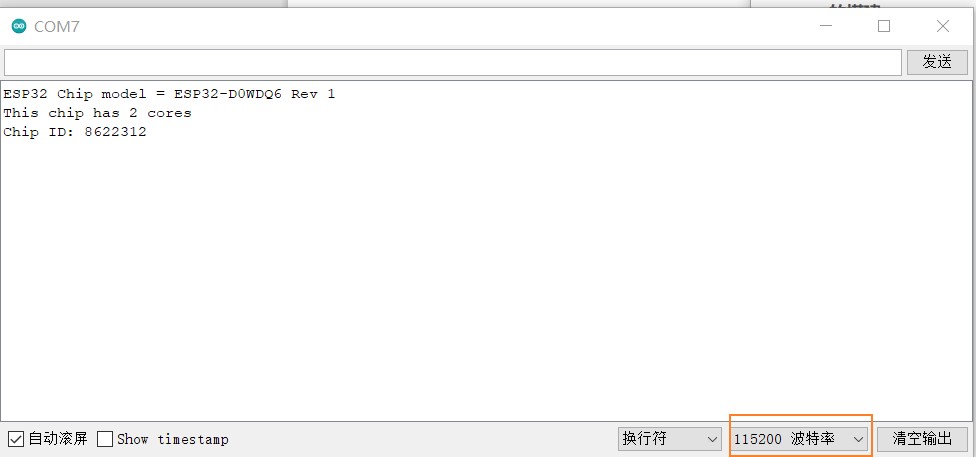

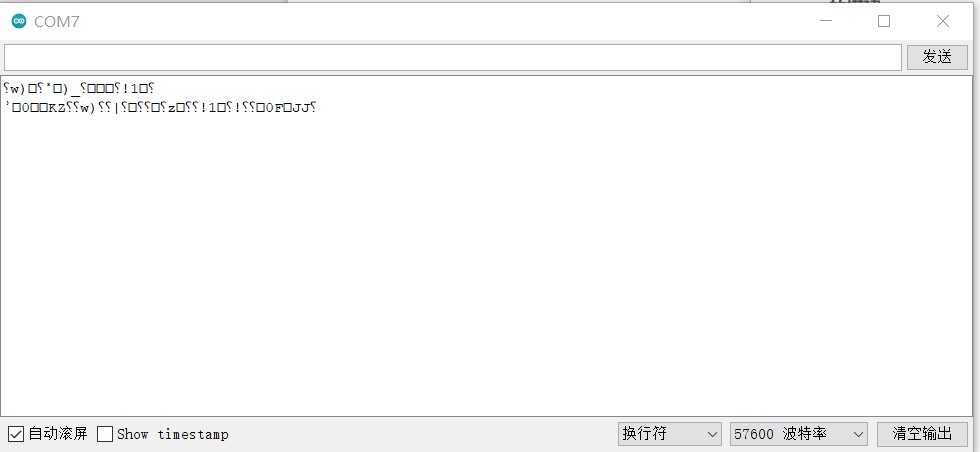

- 在验证官方例程时，串口监视器出现乱码是没有选对波特率，修改后就可以正常输出了

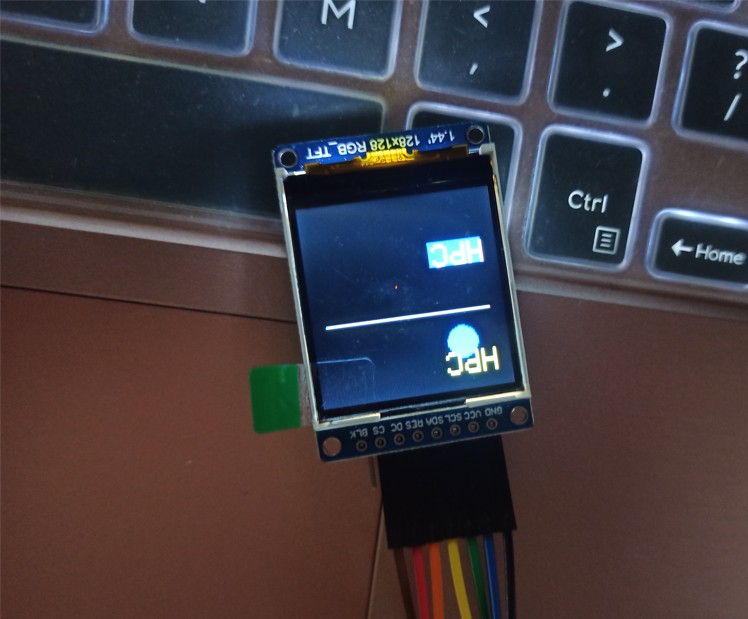

- 环境搭建成功

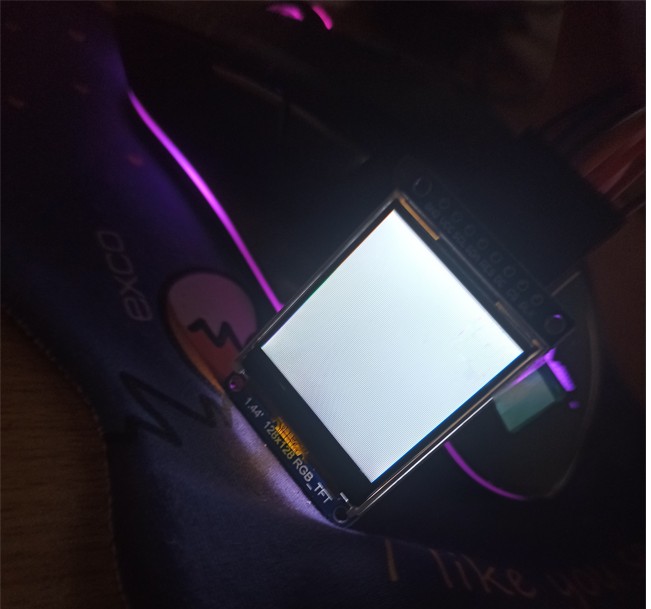

3.TFT白屏
- 如果是之前在arduino管理库安装了，跟教程的TFT_eSPI库重叠了，删除系统的，重新把下载的库替换
- 引脚问题，确认是否连接正确
4.天气信息获取
-
心知天气 seniverse.com 官方API
-
注意需要使用私钥进行网络请求

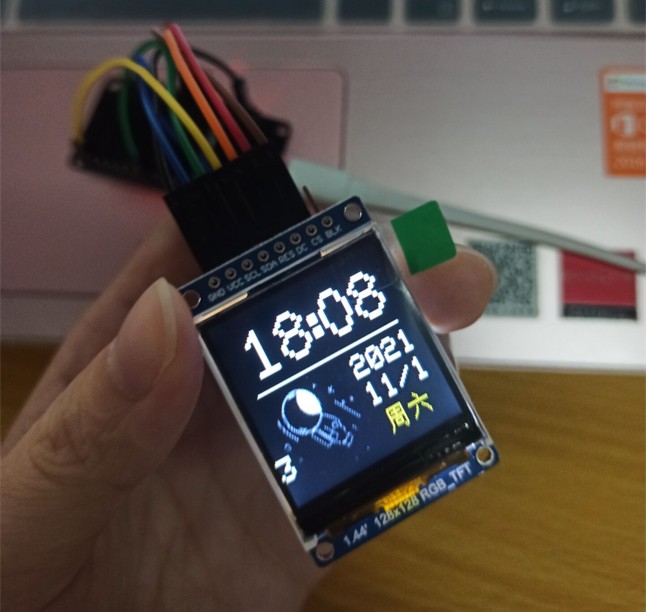

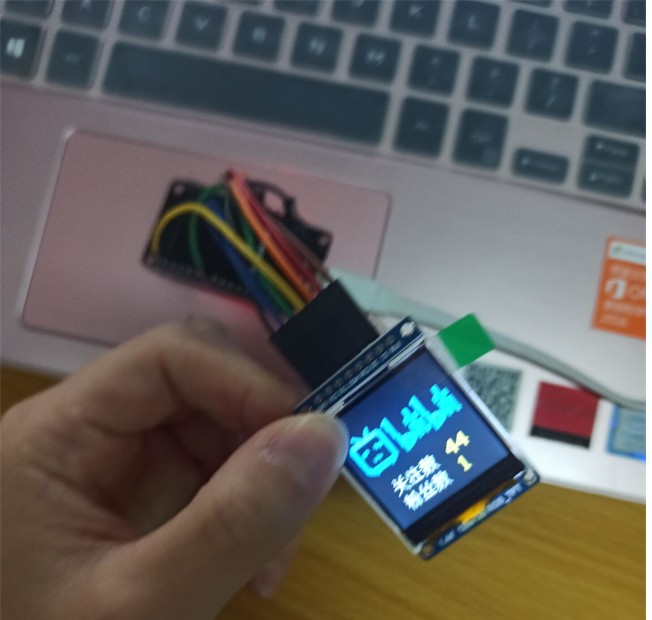

5.最后显示成果
